В компании NED представлена обновленная система выставления блоков управления
от 45 кВт ACE...E0.

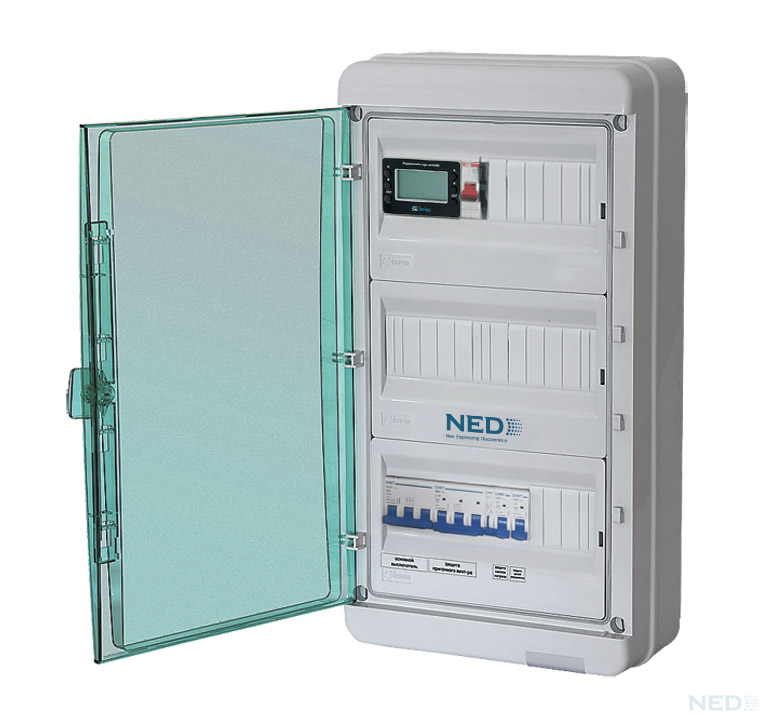

КОНСТРУКЦИЯ И МАТЕРИАЛЫ

Блоки имеют пластиковый корпус и пластиковую прозрачную крышку, под которой находятся все элементы управления.

ОСНОВНЫЕ ФУНКЦИИ

Для управления приточными и приточно-вытяжными установками с электрическим нагревом от 45 кВт используются:

Блоки управления АСЕ…E0 имеют тот же функционал и систему расширений, что и текущая линейка блоков управления установками с электронагревом ACE. В блоках управления АСЕ…E0 с щитами управления суммарной мощностью от 120 кВт используется модульное подключение щитов управления (в отдельных случаях возможно применение модульной системы щитов с блоками до 120 кВт).

ACE CR3-E0, ACE CR4-E0	ACE OW-E0
•  Используется для управления приточ­ными и приточно-вытяжными уста­новками с водяным или электрическим нагревом от 45 кВт, с водяным или фреоновым охлаждением, рециркуля­цией или рекуперацией воздуха.   •  Программируемый контроллер c.pСOmini производства компании Carel, рабо­тающий в режиме пропорцио­нально-интегрального регулятора.   •  В блоках CR4-Е0 к контроллеру c.pСOmini добавлен модуль расширения.   •  Для установок с электронагревателем мощностью свыше 120 кВт управление осуществляется по модульной системе подключения силовых щитов.   •  Большой спектр возможностей и функционала контроллера позволяют реализовать большое количество алго­ритмов.   •  Для блока CR4-Е0 есть возможность реализовать алгоритмы, в числе которых осушение и увлажнение (адиабатное и паровое).	•  Используется для управления установ­ками с водяным и электрическим нагревом от 45 кВт и выше, с водяным или фреоновым охлаждением, с рециркуляцией или теплоутилизацией (отсутствует совместная работа водяного и фреонового охлаждением воздуха).   •  В блоках используется програм­мируемый контроллер ОВЕН серии ТРМ1033. Управление и защита осуществляются при помощи релейных схем, а также специальных функций контроллера.   •  Встроенный порт RS-485 (протокол Modbus RTU).   •  В контроллере заложена возможность «нормального» запуска установки в режиме предварительного прогрева.

ACE TGA-E0	ACE ZE-A-E0
•  Используется для управления установ ками с электрическим нагревом от 45 кВт и выше.   •  Программируемый контроллер TGD8674 со специальными настройками, который работает в режиме пропорционально-интергрального регулятора.   •  Управление и защита осуществляются при помощи релейных схем, а также специальных функций контроллера.   •  Встроенный порт RS 485 (протокол Modbus RTU).   •  Степень защиты корпуса — IP65.   •  Мобильное приложение АТБ-2100.	•  Используется для управления установками с электрическим нагревом от 45 кВт и выше   •  Программируемый контроллер M202 производства Zentec со специальными настройками, который работает в режиме пропорционально-интегрального регулятора.   •  Управление и защита осуществляются при помощи релейных схем, а также специальных функций контроллера.   •  Встроенный порт RS 485 (протокол Modbus RTU).   Степень защиты корпуса — IP65.
ACE TG1-E0
•  Используется для управления установками с водяным и электрическим нагревом от 45 кВт и выше, с водяным или фреоновым охлаждением.   •  Программируемый контроллер TGD8674, работает в режиме пропорционально-интегрального регулятора.   •  Управление и защита осуществляются при помощи релейных схем, а также специальных функций контроллера.   •  Встроенный порт RS 485 (протокол Modbus RTU).   •  Степень защиты корпуса — IP65.   •  Возможность «нормального» запуска установки в режиме предварительного прогрева. Мобильное приложение АТБ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Блок управления предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.

Степень защиты корпуса — IP65 при закрытой крышке.

1 - Датчик температуры наружного воздуха

2, 3 - Питание заслонок

4 - Датчик засорения фильтра

5 - Дифференциальное реле давления (контроль обмерзания регенератора)

6 - Авария электронагреватея 1

7 - Управление ступенями электрического нагрева 1

8 - Авария электронагреватея 2

9 - Управление ступенями электрического нагрева 2

10 - Управление клапаном охлаждения

11, 12 - Дифференциальное реле давления (контроль работы вентилятора)

13 - Датчик температуры приточного воздуха

14 - Датчик температуры воздуха в помещении
