АВТОМАТИКА
Блоки управления NED ACW ZE-WH используются для управления приточными и приточно-вытяжными установками с водяным или фреоновым охлаждением.
СХЕМА ОБОЗНАЧЕНИЯ
|
ACW |
- |
ZE-WH |
- |
3 |
|
R |
|
1 |
|
R |
- |
EX |
|
Типовое обозначение блока управления (ACW - водяной нагрев) |
||
|
Тип применяемого контроллера (Zentec M245) |
||
|
Подключение первого вентилятора / частотного регулятора (1 — однофазный, 3 — трехфазный) |
||
|
Управление частотным преобразователем первого вентилятора (может отсутствовать) |
||
|
Подключение второго вентилятора / частотного регулятора (1 — однофазный, 3 — трехфазный, 0 — отсутствует) |
||
|
Управление частотным преобразователем второго вентилятора (может отсутствовать) |
||
|
Расширение блока управления — подключение взрывозащищенных датчиков (может отсутствовать) |
КОНСТРУКЦИЯ И МАТЕРИАЛЫ
Блоки имеют пластиковую прозрачную крышку, под которой находятся все элементы управления.
Размер блоков: 300х560х153 мм (36 модулей) или 408х560х153 мм (54 модуля).
ОСНОВНЫЕ ФУНКЦИИ
В блоках используется программируемый контроллер Zentec M245. Управление и защита осуществляются при помощи релейных схем, а также специальных функций контроллера.
Встроенный порт RS-485 (протокол Modbus RTU).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Блок управления предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Степень защиты корпуса — IP65 при закрытой крышке.

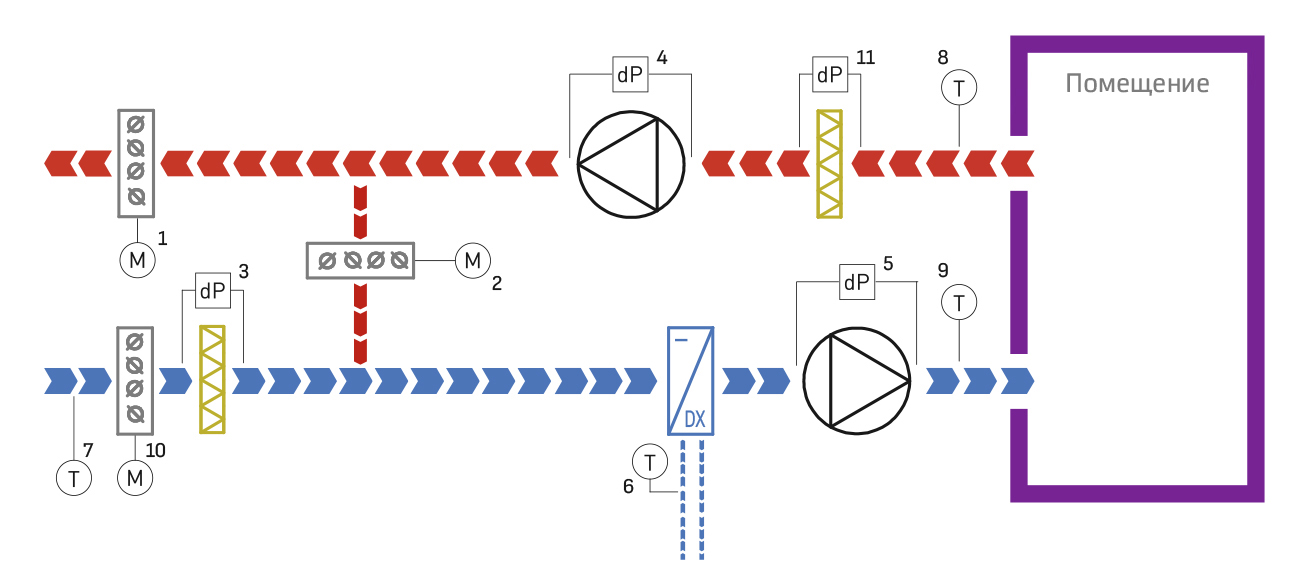

ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ,
ВОДЯНЫМ ИЛИ ФРЕОНОВЫМ ОХЛАДИТЕЛЕМ
.jpg)
1, 14 - электропривод воздушной заслонки (24 или 230 В)
2 - дифференциальное реле давления (контроль обмерзания рекуператора)
3, 13 - дифференциальное реле давления (контроль засорения фильтра)
4 - термостат защиты от обмерзания испарителя
5 - электропривод клапана хладоносителя (24 В, сигнал управления 0–10 В)
6, 9 - дифференциальное реле давления (контроль работы вентилятора)
7, 8, 12 - датчик температуры воздуха
ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА С РОТОРНЫМ РЕГЕНЕРАТОРОМ,
И ВОДЯНЫМ ОХЛАДИТЕЛЕМ
.jpg)
1 - датчик температуры наружного воздуха
2, 3 - питание заслонок
4, 11 - датчик засорения фильтра
5 - дифференциальное реле давления (контроль обмерзания регенератора)
6 - управление клапаном охлаждения
7, 8 - дифференциальное реле давления (контроль работы вентилятора)
9 - датчик температуры приточного воздуха
10 - датчик температуры воздуха в помещении
