Клапаны воздушные повышенной плотности NAD предназначены для применения в системах вентиляции иnbsp;кондиционирования воздуха в качестве отсечных и (или) регулирующих клапанов.

СХЕМА ОБОЗНАЧЕНИЯ

Клапаны с параллельным открытием лопаток серии NAD 20/21 рекомендуется применять в качестве отсечных, а клапаны с симметричным раскрытием серии NAD 25/26 — в качестве регулирующих.

КОНСТРУКЦИЯ И МАТЕРИАЛЫ

Клапаны NAD — это многолопаточные клапаны без вылета лопаток за габарит корпуса.

Изготавливаются прямоугольного сечения в жестком стальном коробчатом корпусе, в котором на осях установлены лопатки поворотного типа, выполненные из усиленного алюминиевого или стального оцинкованного профиля. Оборудованы пружинным торцевым уплотнителем, а линия примыкания лопаток оснащена упругим уплотнителем, стойким к перепадам температур.

Подшипниковые узлы предотвращают перекос осей лопаток под воздействием давления.

Для низких температур перемещаемого воздуха (до –70 °С) разработана серия клапанов NAD 21/26 с периметральным обогревом корпуса клапана и электропривода. Обогрев осуществляется с использованием гибкого саморегулирующегося нагревательного кабеля, подключаемого к сети 220 В. При этом привод помещен в специальный утепленный кожух.

Клапаны сохраняют работоспособность вне зависимости от пространственной ориентации.

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ

В качестве исполнительного механизма может использоваться: электропривод (220 B или 24 В) открыто/закрыто или плавного регулирования: без пружинного возврата; с пружинным возвратом; с электронным возвратом; рукоятка для полностью ручного управления (по умолчанию имеется возможность ручного управления электроприводом).

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Сертификаты соответствия по регламенту ТР ТС 012/2011.

Применяются взрывозащищенные электроприводы типа BLAST собственного производства в стальном корпусе с защитным покрытием (взрывонепроницаемой оболочке).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Максимальное статическое давление до 2500 Па.

Класс утечки воздуха через лопатки 3.

Рабочий диапазон температур перемещаемого воздуха: от –30°С (от –70°С для NAD 21/26) до +50°С.

Степень защиты корпуса привода IP54 по ГОСТ 14254-2015.

Коэффициент теплосопротивления через сечение клапана: для исполнения НА/EXA — 0,0008 м²К/Вт, для исполнения HZ/KR/EXZ/EXKR — 0,0063 м²К/Вт.

Мощность нагревательного кабеля (NAD21/26): номинальная потребляемая мощность — 0,03 кВт/м, максимальная пусковая мощность при минус 10°С — 0,2 кВт/м (длительность пропускания пускового тока 300 с).

Длина нагревательного кабеля — 2А+2В+600 мм.

Минимальный размер А×В = 200×200 мм.

Максимальный размер в односекционном исполнении 1700×1700 мм.

Вид климатического исполнения по ГОСТ 15150-69 У2 (NAD 20/25); УХЛ2 (NAD 21/26).

Температура эксплуатации клапанов, оснащенных электроприводом, соответствует температуре эксплуатации, заявленной фирмой производителем для данного привода.

МОДЕЛЬНЫЙ РЯД ВОЗДУХОРЕГУЛИРУЮЩИХ КЛАПАНОВ NAD

*Температура эксплуатации клапанов, оснащенных электроприводом, соответствует температуре эксплуатации заявленной фирмой производителем для данного электропривода. В случае если клапан имеет периметральный подогрев, возможно увеличение нижнего предела рабочего диапазона температуры.

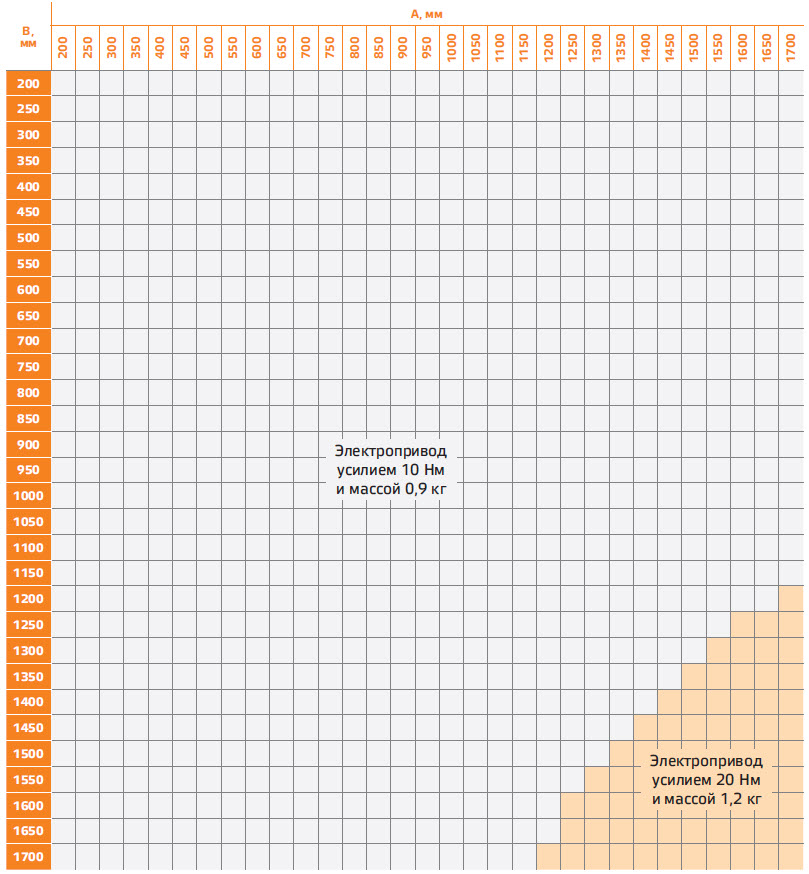

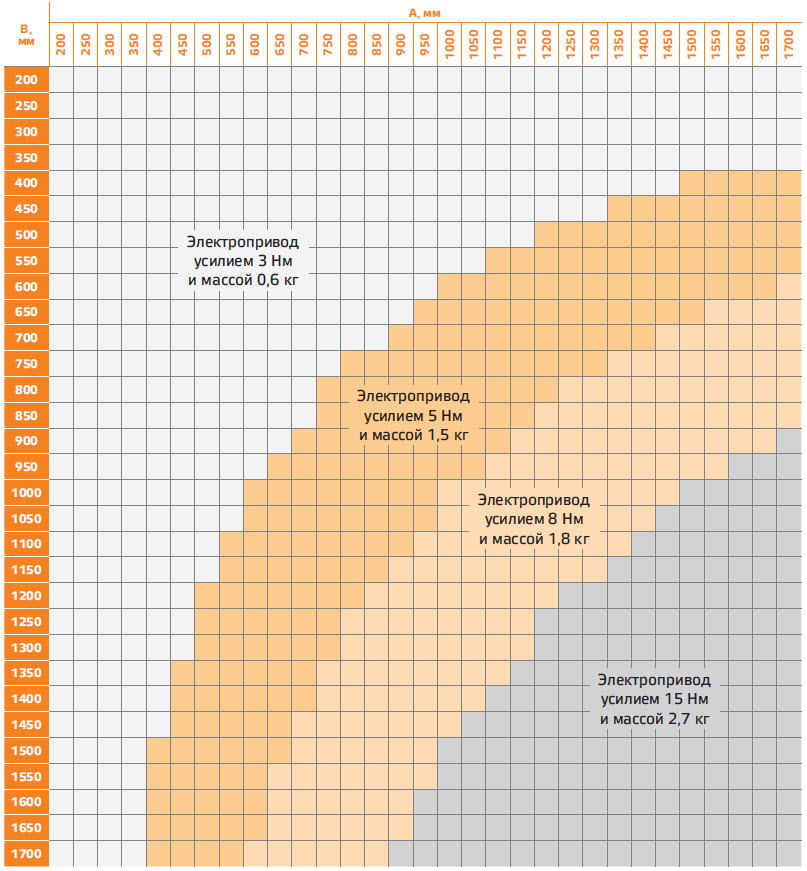

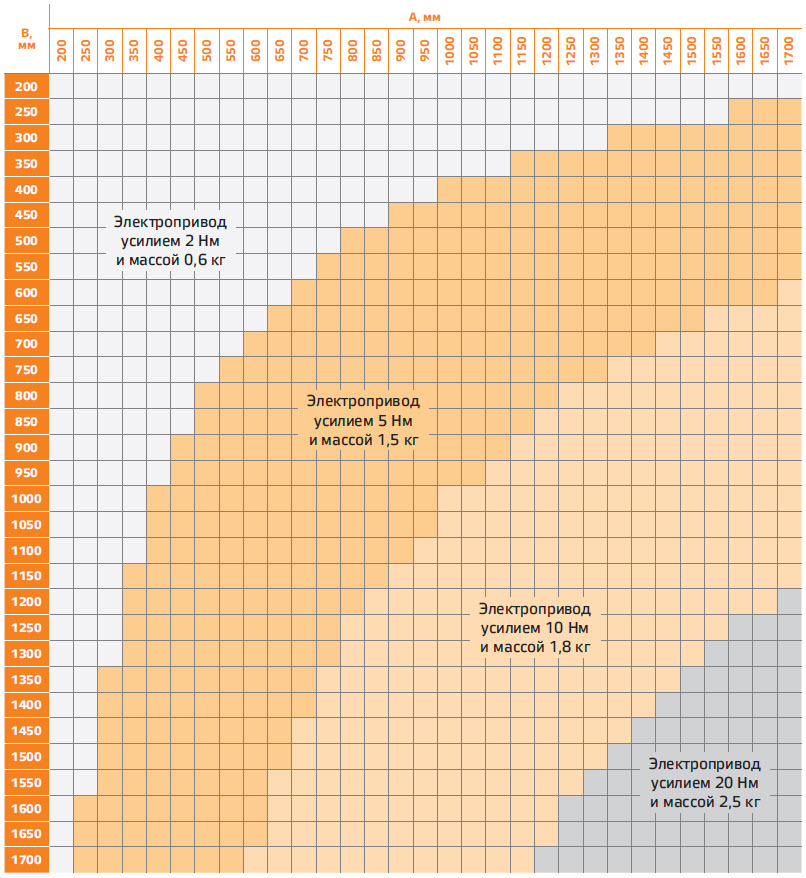

ТИП ЭЛЕКТРОПРИВОДА

КОЛИЧЕСТВО ЛОПАТОК В КЛАПАНЕ

КАССЕТНОЕ ИСПОЛНЕНИЕ КЛАПАНОВ

В случае, если размер клапана превышает размер односекционного исполнения (1700*1700) то клапан будет изготовлен в кассетном исполнении.

Максимальный размер в кассетном исполнении A × В = 3400 × 3400.

Такие клапаны дополнительно оснащаются соединительными накладками и поступают к заказчику в полностью собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки.

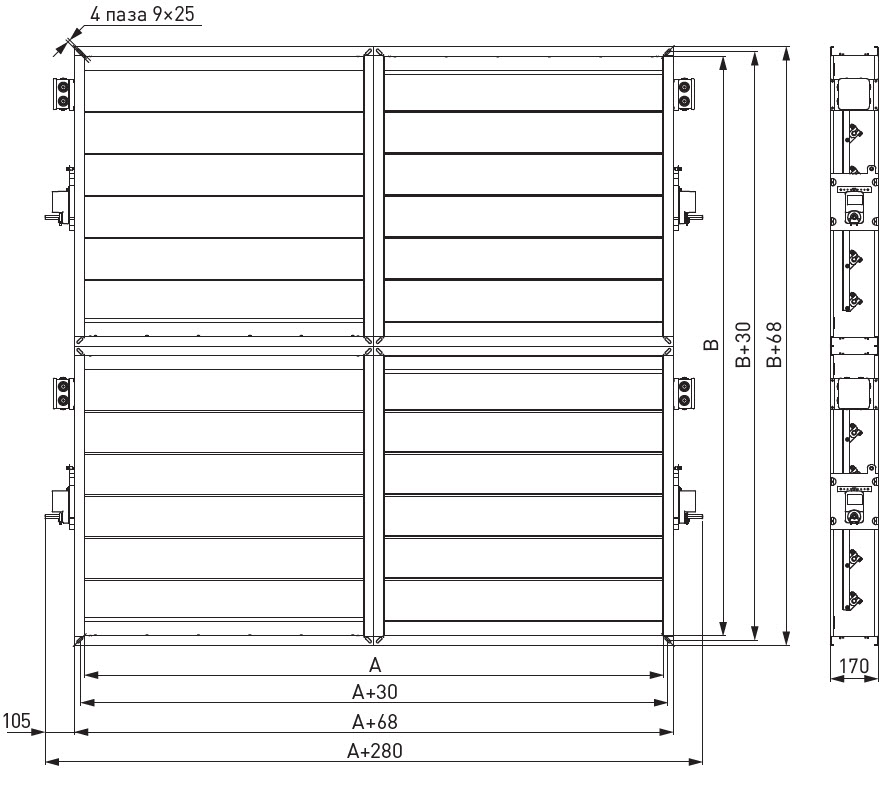

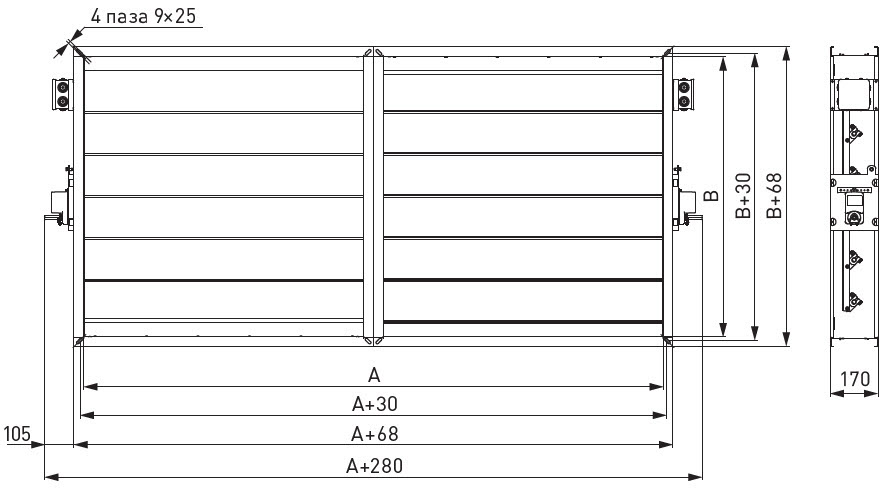

2-х кассетное исполнение	4-х кассетное исполнение

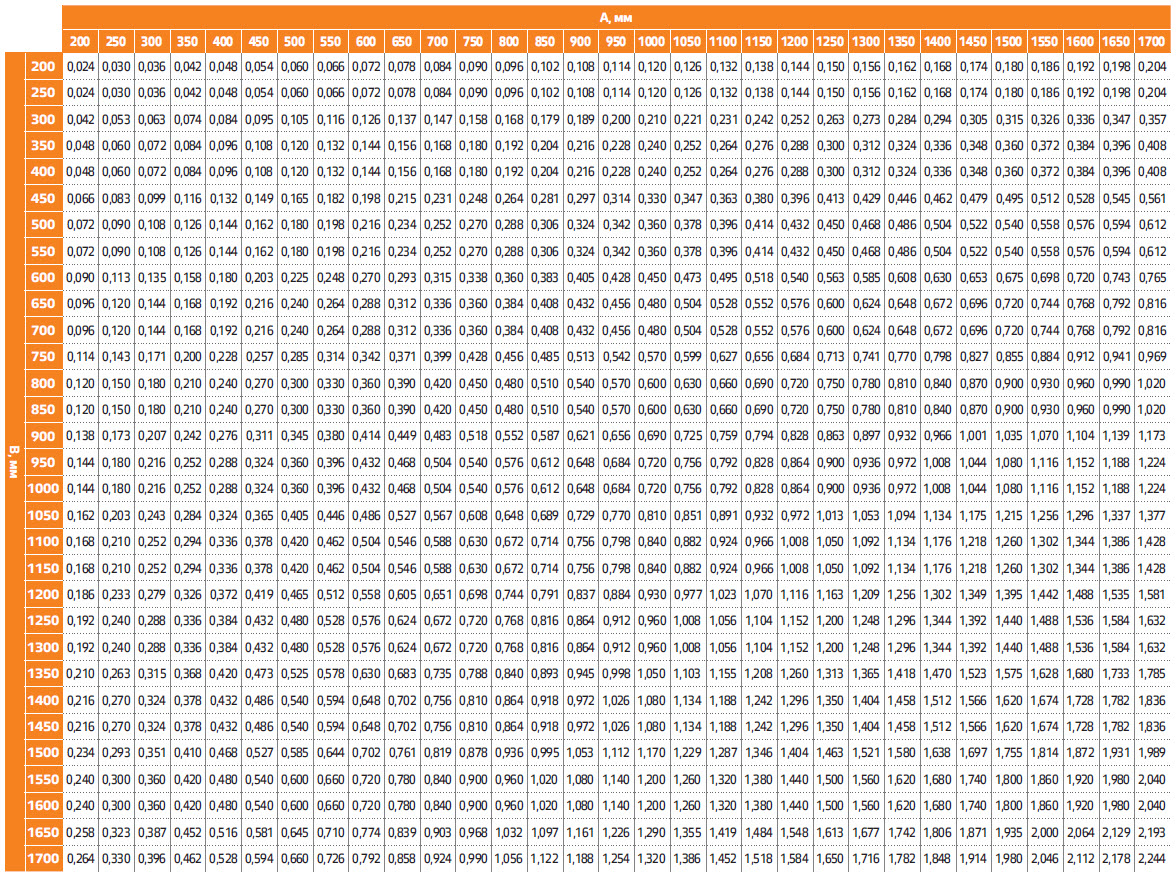

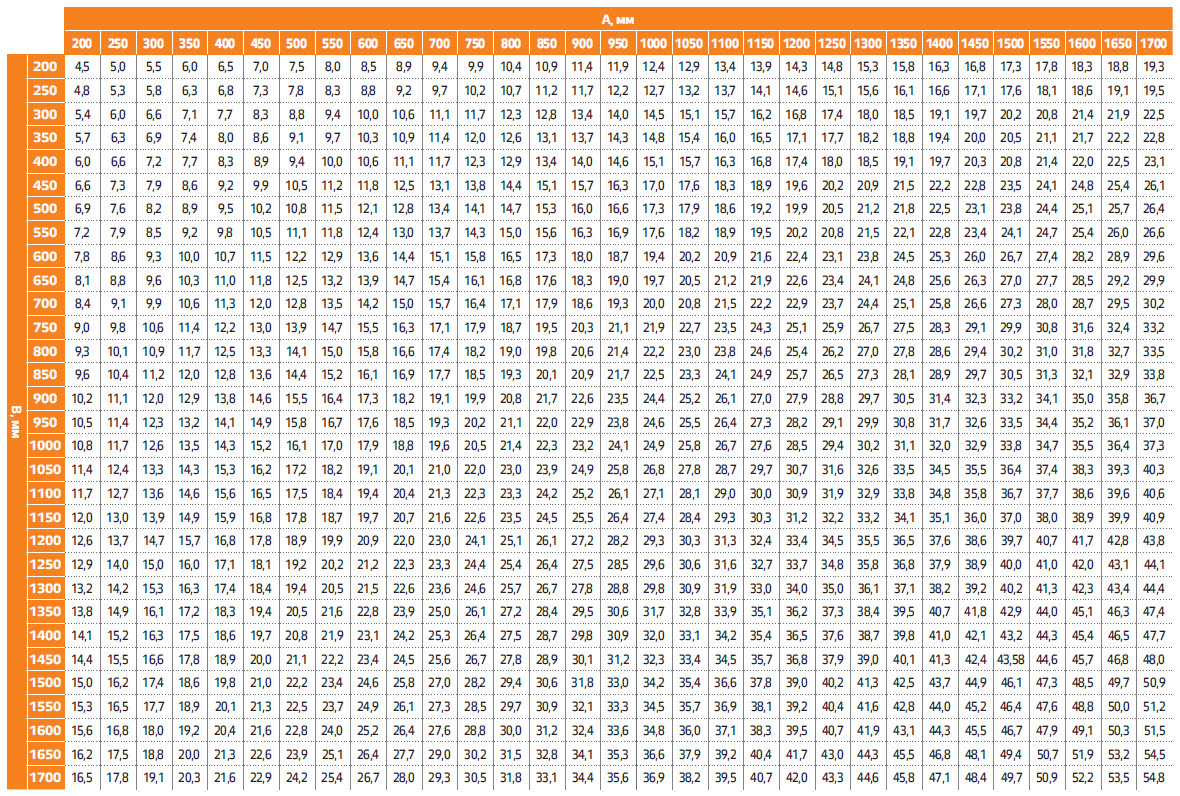

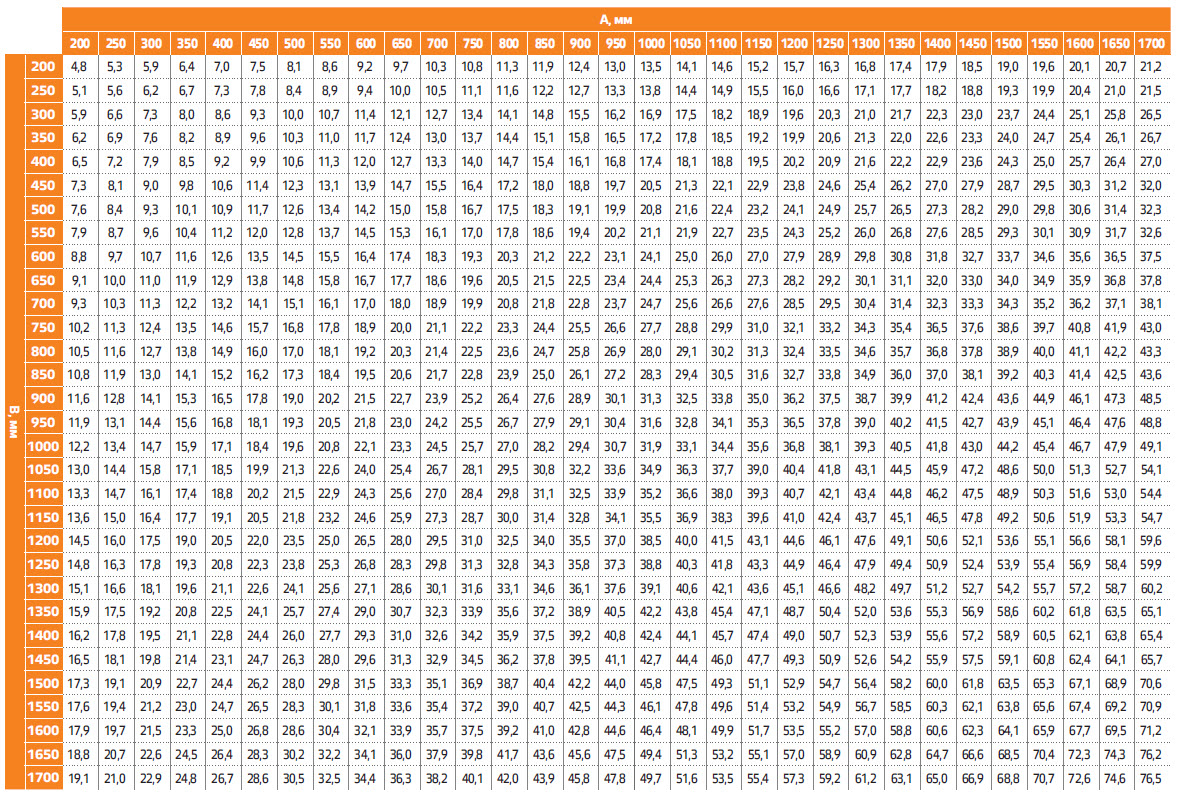

Площадь живого сечения клапанов NAD, м²

×

×
