ОБОРУДОВАНИЕ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ
Защитный козырёк с сеткой предназначен для защиты вентилятора от механических воздействий и воздействий атмосферных осадков.
СХЕМА ОБОЗНАЧЕНИЯ
|
VNKR |
- |
500 |
- |
KR |
|
Тип защитного козырька |
||
|
Типоразмер |
||
|
Тип специсполнения (KR — коррозионно-стойкий, AC — кислотостойкий) |
Защитный козырек с сеткой предназначен для защиты вентилятора от механических воздействий
и воздействий атмосферных осадков. Линейка представлена 15 типоразмерами. Возможные варианты специсполнений: коррозионно-стойкое, кислотостойкое.

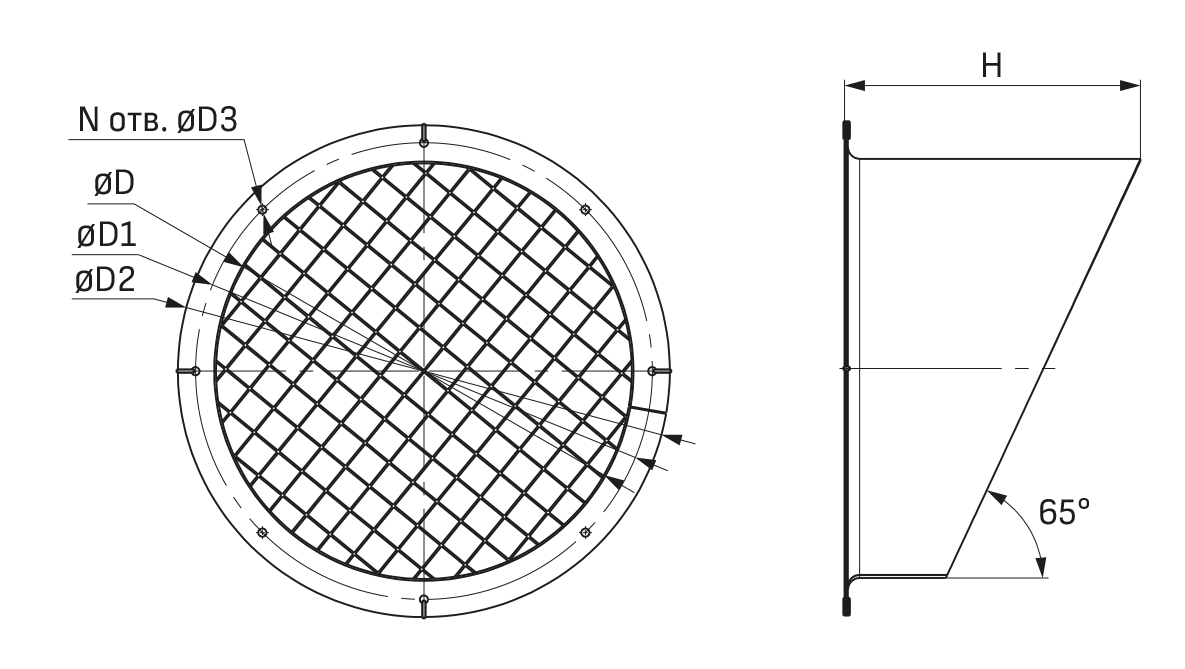

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ:
| Типоразмер,мм | D,мм | D1,мм | D2,мм | H,мм | D3,мм | N,шт | Масса, кг |
Применимостьк радиальнымвентиляторам |
| VNKR-250 | 225 | 260 | 280 | 192 | 7 | 4 | 1,2 | VTR-25 |
| VNKR-280 | 250 | 290 | 310 | 205 | 7 | 4 | 1,4 | VTR-28 |
| VNKR-315 | 280 | 320 | 350 | 220 | 7 | 4 | 1,7 | VTR-31 |
| VNKR-350 | 315 | 350 | 380 | 234 | 7 | 8 | 2,4 | VTR-35 |
| VNKR-400 | 355 | 390 | 420 | 255 | 7 | 8 | 2,8 | VTR-40 |
| VNKR-450 | 400 | 440 | 470 | 275 | 7 | 8 | 3,4 | VTR-45 |
| VNKR-500 | 450 | 490 | 520 | 300 | 10 | 8 | 4 | VTR-50 |
| VNKR-560 | 500 | 540 | 570 | 320 | 10 | 8 | 5 | VTR-56 |
| VNKR-630 | 560 | 600 | 640 | 350 | 10 | 8 | 5,6 | VTR-63 |
| VNKR-710 | 622 | 675 | 710 | 380 | 10 | 8 | 6,7 | VTR-71 |
| VNKR-800 | 710 | 755 | 790 | 420 | 11 | 8 | 10,7 | VTR-80 |
| VNKR-900 | 800 | 845 | 880 | 461 | 11 | 8 | 12,8 | VTR-90 |
| VNKR-1000 | 900 | 940 | 980 | 507 | 11 | 12 | 15,6 | VTR-100 |
| VNKR-1120 | 1000 | 1040 | 1080 | 555 | 11 | 12 | 18,5 | VTR-112 |
| VNKR-1250 | 1120 | 1120 | 1180 | 610 | 11 | 16 | 23,1 | VTR-125 |
