ОБОРУДОВАНИЕ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ
Защитный козырек с сеткой предназначен для защиты вентилятора от механических воздействий и воздействий атмосферных осадков. Устанавливается на нагнетающей стороне вентилятора с углом поворота корпуса 90° или 270°. Линейка представлена 15 типоразмерами. Возможные варианты специсполнений: коррозионно-стойкое, кислотостойкое.
СХЕМА ОБОЗНАЧЕНИЯ
|
VNPR |
- |
500 |
- |
АС |
|
Тип защитного козырька |
||
|
Типоразмер |
||
|
Тип специсполнения (KR — коррозионно-стойкий, AC — кислотостойкий) |
Защитный козырек с сеткой предназначен для защиты вентилятора от механических воздействий
и воздействий атмосферных осадков. Линейка представлена 15 типоразмерами. Возможные варианты специсполнений: коррозионно-стойкое, кислотостойкое.

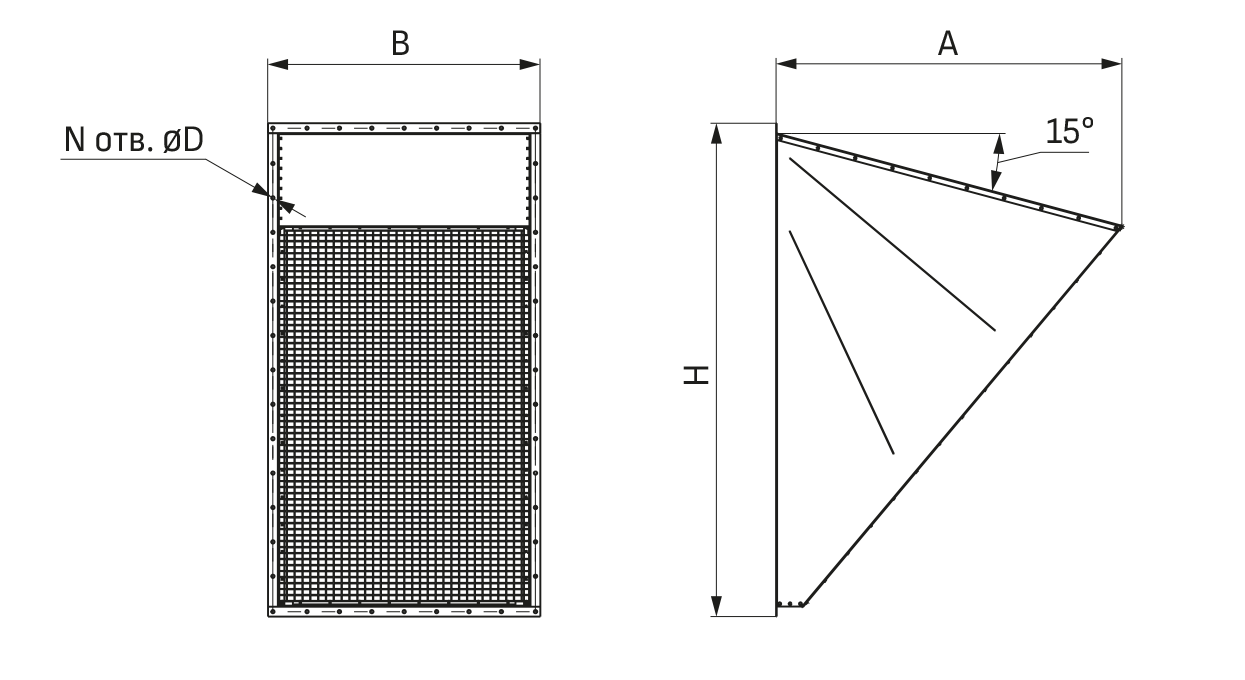

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ:
| A,мм | B,мм | H,мм | D,мм | N,шт | Масса, кг |
Применимость к радиальнымвентиляторам |
|
| VNPR-250 | 270 | 235 | 375 | 7 | 12 | 2 | VTR-25 |
| VNPR-280 | 300 | 255 | 415 | 7 | 12 | 2,3 | VTR-28 |
| VNPR-315 | 330 | 280 | 450 | 7 | 16 | 2,5 | VTR-31 |
| VNPR-350 | 365 | 310 | 505 | 7 | 16 | 3 | VTR-35 |
| VNPR-400 | 400 | 335 | 560 | 7 | 16 | 3,7 | VTR-40 |
| VNPR-450 | 450 | 385 | 645 | 9 | 16 | 4,6 | VTR-45 |
| VNPR-500 | 507 | 415 | 715 | 9 | 16 | 5,7 | VTR-50 |
| VNPR-560 | 562 | 465 | 800 | 9 | 20 | 7 | VTR-56 |
| VNPR-630 | 625 | 515 | 875 | 9 | 22 | 13 | VTR-63 |
| VNPR-710 | 695 | 565 | 975 | 11 | 26 | 16 | VTR-71 |
| VNPR-800 | 770 | 625 | 1080 | 11 | 28 | 19 | VTR-80 |
| VNPR-900 | 855 | 685 | 1205 | 11 | 32 | 23,3 | VTR-90 |
| VNPR-1000 | 950 | 755 | 1345 | 11 | 34 | 28,5 | VTR-100 |
| VNPR-1120 | 1055 | 835 | 1500 | 11 | 40 | 34,5 | VTR-112 |
| VNPR-1250 | 1170 | 920 | 1165 | 11 | 44 | 42 | VTR-125 |
