ОБЩЕЕ ОПИСАНИЕ

Центробежные водяные чиллеры NED серии GCCH-V — инновационные холодильные машины премиум-класса с технологией динамических газовых подшипников. Флагманское решение для объектов, где критически важны энергоэффективность, надежность и низкий уровень шума. Отсутствие масляной системы упрощает обслуживание. Агрегаты оснащены высокоэффективными двухступенчатыми центробежными компрессорами с частотным регулированием
(в диапазоне от 10 до 100%). Идеальны для крупнейших объектов: аэропортов, больниц, дата-центров, ТРЦ, фармацевтических.

СХЕМА ОБОЗНАЧЕНИЯ

GCCH-V

1055

	Чиллер центробежный на газовых подшипниках с частотным регулированием
	Количество компрессоров
	Модель чиллера
	Наличие инвертора
	Опциональное оснащение: AG — резиновые виброизоляторы AM — пружинные виброизоляторы MN — манометры высокого и низкого давления холодильных контуров IS — плата диспетчеризации RS485 RTU IST — плата диспетчеризации Modbus TCP/IP protocol, Ethernet FL — реле протока RF — запорные вентили холодильных контуров

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Безмасляная технология.

Сверхвысокая энергоэффективность.

Бесступенчатое частотное регулирование.

Низкий уровень шума и вибрации.

Нулевые эксплуатационные расходы на масло.

Интеллектуальная система управления.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Корпус. Прочный моноблочный стальной корпус для промышленной эксплуатации. Оптимизированная компоновка, звукоизоляция, антивибрационные опоры, легкосъемные сервисные панели. Вентиляторы. Отсутствуют. Водяной кожухотрубный конденсатор позволяет размещать агрегат внутри здания, исключая шум вентиляторов и зависимость от температуры наружного воздуха.

Компрессоры. Центробежный компрессор с динамическими газовыми подшипниками (работа на газовой прослойке). Высокооборотный синхронный электродвигатель с постоянными магнитами (прямой привод). Горизонтальное расположение двухступенчатого рабочего колеса. Охлаждение двигателя жидким хладагентом. Бесступенчатое регулирование производительности инвертором.

Испаритель. Кожухотрубный испаритель полного затопленного типа. Трубки с оптимизированным оребрением погружены в кипящий хладагент для максимального теплообмена и повышенной температуры испарения.

Конденсатор. Кожухотрубный водяной конденсатор. Трубки с линейноигольчатым оребрением минимизируют тепловое сопротивление. Оптимизированное расположение трубок в пучке.

Блок управления. Надежный промышленный электрощит. Включает мощный частотный преобразователь, системы защиты, силовую автоматику. Конструкция обеспечивает эффективное охлаждение компонентов.

Контроллер. Многофункциональный программируемый контроллер с графическим дисплеем. Функции: адаптивное управление для оптимальной эффективности, мониторинг сотен параметров (состояние подшипников, вибрация, темпе- ратуры), прогнозная диагностика и журнал событий, многоуровневая защита, поддержка протоколов Modbus, BACnet и LonWorks, обновление через USB.

Холодильный контур. Работает на хладагенте R134A. Полное отсутствие масла и связанных компонентов (маслоотделителя, насосов, фильтров). Управление потоком высокоточными электронными расширительными клапанами (EEV). Двухступенчатое сжатие с промежуточным охлаждением (эконо- майзер).

Водяной контур. Два контура с фланцевыми соединениями: охлажденной воды (через испаритель) и воды охлаждения конденсатора (к градирне). Строгие требования к качеству воды (pH, жесткость и др.) для долговечности теплообменников. Рекомендована система водоподготовки.

Центробежные чиллеры NED серии GCCH-V — устанавливают новые стандарты энергосбережения, надежности и экологичности. Идеальная плавность работы, минимальные эксплуата- ционные затраты и высочайшая эффективность делают серию стратегическим выбором для проектов, где важна общая стоимость владения.

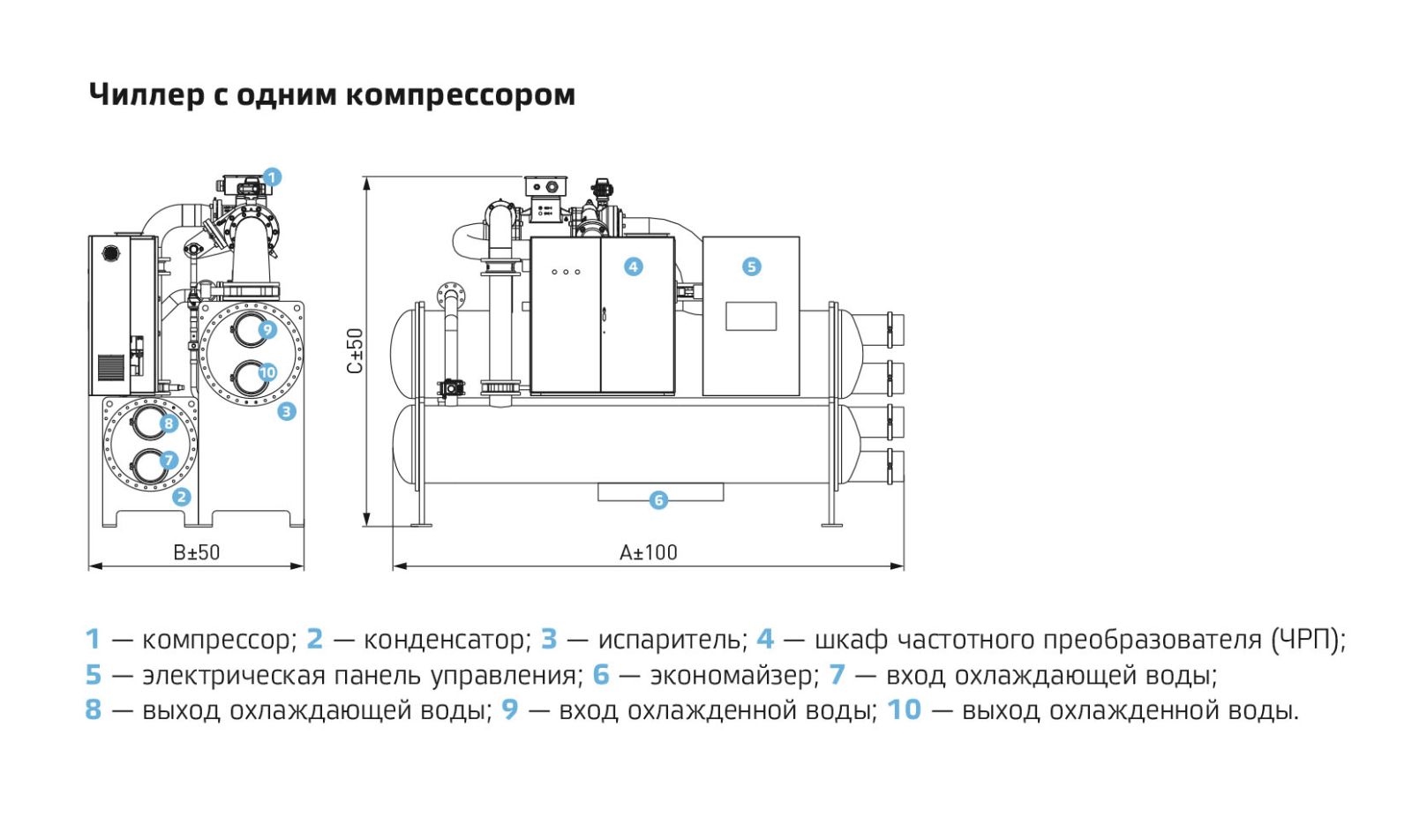

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧИЛЛЕРОВ С ОДНИМ КОМПРЕССОРОМ

Модели GCCH-V		C1-230F	C1-265F	C1-315F	C1-350F	C1-385F	C1-440F	C1-490F	C1-525F	C1-600F	C1-715F
		ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Холодопроизводительность	кВт	229	264	317	352	387	440	492	527	598	717
Потребляемая мощность	кВт	37,5	43,34	51,5	57,44	63,5	71,1	80,2	84,32	92,3	105
COR	кВт/кВт	6,1	6,09	6,15	6,12	6,09	6,18	6,14	6,25	6,48	6,83
GB-IPLV	кВт/кВт	8,21	8,18	8,51	8,34	8,16	8,93	8,86	9,01	9,29	10,01
Хладагент		R134a
Электропитание	В/Ф/Гц	380/ 3 / 50
		КОМПРЕССОР
Тип		Центробежный с ЧРП на динамических газовых подшипниках
Количество	шт.	1	1	1	1	1	1	1	1	1	1
		ИСПАРИТЕЛЬ
Тип		Затопленный тип
Расход воды	м³/ч	39	45	54	60	67	76	85	91	103	123
Потеря давления в теплообменнике	кПА	30	30	30	30	30	35	35	35	35	38
Фланцевое соединение	ДУ	80	100	100	100	100	125	125	125	125	150
		КОНДЕНСАТОР
Тип
Расход воды	м³/ч	49	57	68	76	83	95	106	113	129	154
Потеря давления в теплообменнике	кПа	28	28	29	29	29	33	33	33	33	35
Фланцевое соединение	ДУ	80	100	100	100	125	125	125	125	150	150
		ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (A)	мм	2000	2000	2000	2000	2000	3000	3000	3000	3100	3100
Ширина (B)	мм	1250	1300	1350	1350	1400	1300	1300	1300	1300	1450
Высота (C)	мм	1750	1800	1900	1900	1950	1950	1950	1950	1950	2200
Транспортировочная масса	кг	2250	2350	2600	2670	2730	2800	2850	2900	2980	3550
Масса эксплуатационная	кг	2330	2450	2700	2800	2860	2950	3000	3070	3180	3780

Модели GCCH-V		C1-775F	C1-880F	C1-950F	C1-1055F	C1-1125F	C1-1230F	C1-1300F	C1-1405F	C1-1475F
		ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Холодопроизводительность	кВт	774	879	950	1055	1125	1231	1301	1407	1477
Потребляемая мощность	кВт	114	131,1	142,3	158,4	169,6	183,5	195	207,8	219,5
COR	кВт/кВт	6,79	6,7	6,67	6,66	6,64	6,71	6,67	6,77	6,73
GB-IPLV	кВт/кВт	9,98	9,67	9,45	9,58	9,43	9,58	9,56	9,57	9,49
Хладагент		R134a
Электропитание	В/Ф/Гц	380/ 3 / 50
		КОМПРЕССОР
Тип		Центробежный с ЧРП на динамических газовых подшипниках
Количество	шт.	1	1	1	1	1	1	1	1	1
		ИСПАРИТЕЛЬ
Тип		Затопленный тип
Расход воды	м³/ч	133	151	163	181	194	212	224	242	254
Потеря давления в теплообменнике	кПа	40	49	49	61	60	61	61	61	61
Фланцевое соединение	ДУ	150	150	200	200	200	200	200	200	200
		КОНДЕНСАТОР
Тип
Расход воды	м³/ч	166	189	204	227	242	265	280	302	318
Потеря давления в теплообменнике	кПа	35	35	35	56	55	55	55	55	55
Фланцевое соединение	ДУ	150	150	200	200	200	200	200	200	200
		ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (A)	мм	3150	3150	3150	3150	3650	3650	3650	3650	3650
Ширина (B)	мм	1550	1550	1550	1550	1550	1750	1750	1750	1750
Высота (C)	мм	2250	2350	2350	2350	2350	2500	2500	2500	2500
Транспортировочная масса	кг	4300	4400	4470	4800	5100	5820	5890	6060	6130
Масса эксплуатационная	кг	4550	4690	4780	5340	5680	6460	6560	6790	6900

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧИЛЛЕРОВ С ДВУМЯ КОМПРЕССОРАМИ

Модели GCCH-V		C2-1760F	C2-1935F	C2-2110F	C2-2285F	C2-2460F	C2-2640F	C2-2815F	C2-2990F
		ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Холодопроизводительность	кВт	1758	1934	2110	2286	2462	2638	2813	2989
Потребляемая мощность	кВт	257	283,4	310,3	336,2	360,6	387	412,5	439
COR	кВт/кВт	6,84	6,82	6,8	6,8	6,83	6,82	6,82	6,81
GB-IPLV	кВт/кВт	9,93	9,76	9,64	9,61	9,72	9,55	9,57	9,44
Хладагент		R134a
Электропитание	В/Ф/Гц	380/ 3 / 50
		КОМПРЕССОР
Тип		Центробежный с ЧРП на динамических газовых подшипниках
Количество	шт.	2	2	2	2	2	2	2	2
		ИСПАРИТЕЛЬ
Тип		Затопленный тип
Расход воды	м³/ч	302	333	363	393	423	454	484	514
Потеря давления в теплообменнике	кПа	76	77	77	79	80	80	80	80
Фланцевое соединение	ДУ	250	250	250	250	250	300	300	300
		КОНДЕНСАТОР
Тип
Расход воды	м³/ч	378	416	454	491	529	567	605	643
Потеря давления в теплообменнике	кПа	68	69	69	69	72	71	71	71
Фланцевое соединение	ДУ	250	250	250	250	300	300	300	300
		ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (A)	мм	4650	4650	4650	4700	4700	4700	4700	4700
Ширина (B)	мм	1750	1750	1800	1850	1900	1950	1950	2050
Высота (C)	мм	2500	2500	2550	2550	2600	2700	2700	2800
Транспортировочная масса	кг	7130	7300	7880	8230	8780	9040	9390	10 350
Масса эксплуатационная	кг	8040	8300	8980	9420	10 050	10 400	10 850	11 900

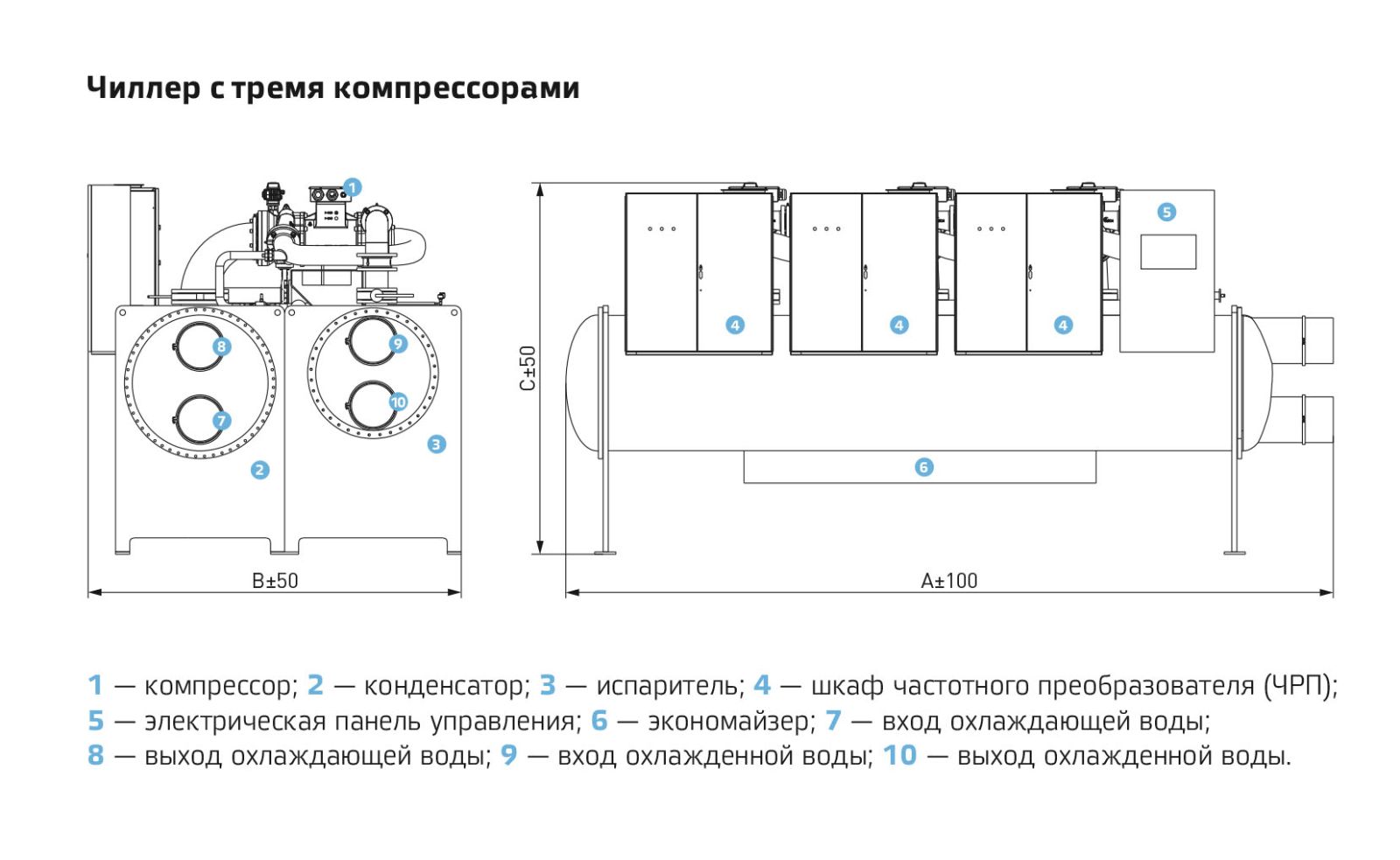

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧИЛЛЕРОВ С ТРЕМЯ КОМПРЕССОРАМИ

Модели GCCH-V		C3-3165F	C3-3340F	C3-3515F	C3-3695F	C3-3870F	C3-4220F	C3-4395F
		ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Холодопроизводительность	кВт	3165	3341	3517	3693	3868	4220	4396
Потребляемая мощность	кВт	463	489,8	510,6	538,3	564,4	611,8	644
COR	кВт/кВт	6,84	6,82	6,89	6,86	6,85	6,9	6,83
GB-IPLV	кВт/кВт	9,66	9,49	10,01	9,76	9,66	10,03	9,57
Хладагент		R134a
Электропитание	В/Ф/Гц	380/ 3 / 50
		КОМПРЕССОР
Тип		Центробежный с ЧРП на динамических газовых подшипниках
Количество	шт.	3	3	3	3	3	3	3
		ИСПАРИТЕЛЬ
Тип		Затопленный тип
Расход воды	м³/ч	544	575	605	635	664	726	756
Потеря давления в теплообменнике	кПа	85	85	88	89	89	89	90
Фланцевое соединение	ДУ	300	300	300	350	350	350	350
		КОНДЕНСАТОР
Тип
Расход воды	м³/ч	680	718	756	794	832	907	945
Потеря давления в теплообменнике	кПа	72	73	78	78	78	78	78
Фланцевое соединение	ДУ	300	300	350	350	350	350	350
		ГАБАРИТНЫЕ РАЗМЕРЫ
Длина (A)	мм	5300	5300	5300	5300	5300	5350	5400
Ширина (B)	мм	2600	2700	2700	2800	2800	2800	3000
Высота (C)	мм	2800	2900	2900	3000	3000	3000	3000
Транспортировочная масса	кг	11 370	12 050	12 350	12 880	13 070	13 860	15 130
Масса эксплуатационная	кг	12 750	13 500	13 880	14 480	14 750	15 700	17 050

¹ Условия работы: Температура охлажденной воды на выходе 7 °C, температура охлаждающей воды на входе 30 °C; 0,215 м³/(ч*кВт).
² Коэффициент расхода охлажденной воды: 0,172 м³/(ч*кВт), коэффициент расхода охлаждающей воды: 0,215 м³/(ч*кВт).
³ Коэффициент загрязнения со стороны воды испарителя: 0,018 м² × °C/кВт, коэффициент загрязнения со стороны воды конденсатора: 0,044 м² × °C/кВт.
⁴ Расчетное давление на стороне воды в испарителе и конденсаторе составляет 1,0 МПа, при этом другие стандарты давления требуют настройки.
⁵ Интерфейсы со стороны воды доступны в виде зажимов с дополнительными фланцевыми соединениями.
